一、裝置概述

在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統安全。鐵磁諧振過電壓可以在3～220千伏的任何系統中發生，特別是在35千伏及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓并不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。

HYQ系列微機二次消諧裝置是我公司研制的智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振,準確率高。同時可根據用戶需要將相關信息通過通信接口傳給上級監控系統，適用于無人值守變電站，不但可以消除鐵磁諧振，還可以對過電壓、單相接地作出指示。

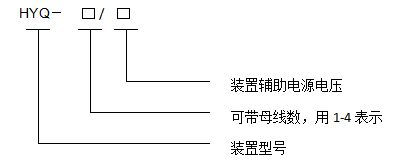

二、型號說明

三、技術指標

1、工作電源：AC220V±15%，50～60Hz或DC 220V±15%，功耗小于20W；

2、環境溫度：-10 ～+55℃；

3、環境濕度：不大于95%RH；

4、可消除諧振頻率：17Hz（1/3分頻），25Hz（1/2分頻），50Hz（工頻），150Hz（3倍頻）

四、裝置特點

1、適用于多種電壓等級和諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻等）適用范圍廣泛；

2、無需整定和調試，開機后自動進入運行狀態，維護量�。�

3、實時顯示三相電壓、開口電壓，能準確判斷出接地、過壓欠壓、諧振。

4、可區分鐵磁諧振，外部過電壓，單相接地；

5、自動顯示，記錄鐵磁諧振發生時間及相關參數（類型、諧振頻率、幅值）；

6、可存儲10次故障信息供追憶和顯示；

7、可配置通信接口（RS232或RS485），內置MODBUS通訊規約；

8、以接點閉合方式輸出各報警接點；
