一、裝置概述

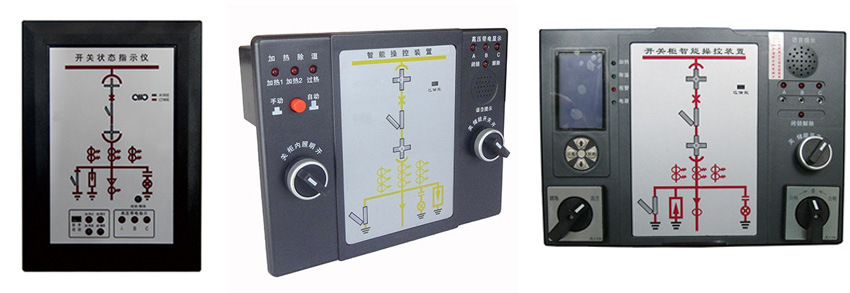

HYZ系列開關柜微機智能操控裝置主要用于3-35KV戶內中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次動態模擬圖、高壓帶電顯示、分合閘狀態指示、接地開關狀態指示、儲能指示、手車位置指示以及語音防誤提示、溫濕度控制、溫濕度數值顯示、RS485遠程通訊接口等多項功能。產品采用微處理器控制，內部主要元器件為優質進口工業級品牌，具有穩定可靠、長壽命、抗干擾性強等優點。該產品較傳統的模擬顯示有直觀、操作方便等優點。
二、產品選型

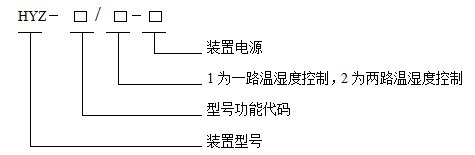

1、型號說明
2、型號功能代碼
|
型號功能
|
HYZ-91
|
HYZ-92
|
HYZ-93
|
HYZ-94
|
HYZ-95
|
HYZ-96
|
HYZ-97
|
HYZ-98
|
HYZ-99
|
|
動態模擬顯示
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
高壓帶電指示
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
高壓帶電閉鎖
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
溫濕度控制
|
|
有
|
有
|
有
|
|
|
|
|
|
|
溫濕度顯示及控制
|
|
|
|
|
有
|
有
|
有
|
有
|
有
|
|
LED液晶屏顯示
|
|
|
|
|
|
有
|
有
|
有
|
有
|
|
智能語音提示
|
|
|
|
選配
|
選配
|
有
|
有
|
有
|
有
|
|
操作旋鈕
|
|
|
|
有
|
有
|
有
|
有
|
有
|
有
|
|
人體感應探頭
|
|
|
|
|
|
有
|
有
|
有
|
有
|
|
三相驗電功能
|
|
|
|
|
|
有
|
有
|
有
|
有
|
|
主回路電量參數
|
|
|
|
|
|
|
有
|
|
有
|
|
母線觸頭在線測溫
|
|
|
|
|
|
|
|
有
|
有
|
|
RS485通訊
|
|
|
有
|
選配
|
選配
|
選配
|
選配
|
選配
|
選配
|
三、技術指標
1、工作電源：AC/DC220V。
2、回路功耗：≤15VA。
3、介電性能：介電強度≥AC2000V；絕緣性能≥100MΩ。
4、環境溫度：-20℃～+70℃。
5、海拔高度：≤2500m。
6、測量范圍：溫度-20℃～+120℃；濕度0～100%RH。
7、抗電干擾：符合IEC255-22標準規定。
|
